ACOスポーツ

ミュンヘンからロンドンまで…
歴代オリンピックスタジアムを支えた排水システム

数々のドラマを生み出す舞台となった、歴代オリンピックのメインスタジアム。
世界中に感動を与えたヒーロー・ヒロイン達の活躍を、
ACOスポーツは密かに支えてきました。
最高のパフォーマンスが求められる舞台で認められた排水性。
国内でも競技場や公園などに、続々採用されています。

ACOスポーツ 及びその他ACO製品 オリンピックスタジアム採用実績

1972ミュンヘンオリンピックスタジアム
1978モントリオールオリンピックスタジアム
1984ロサンゼルスオリンピックスタジアム
1988ソウルオリンピックスタジアム
1992バルセロナオリンピックスタジアム
1996アトランタオリンピックスタジアム
2000シドニーオリンピックスタジアム
2004アテネオリンピックスタジアム
2008北京オリンピックスタジアム
2012ロンドンオリンピックスタジアム

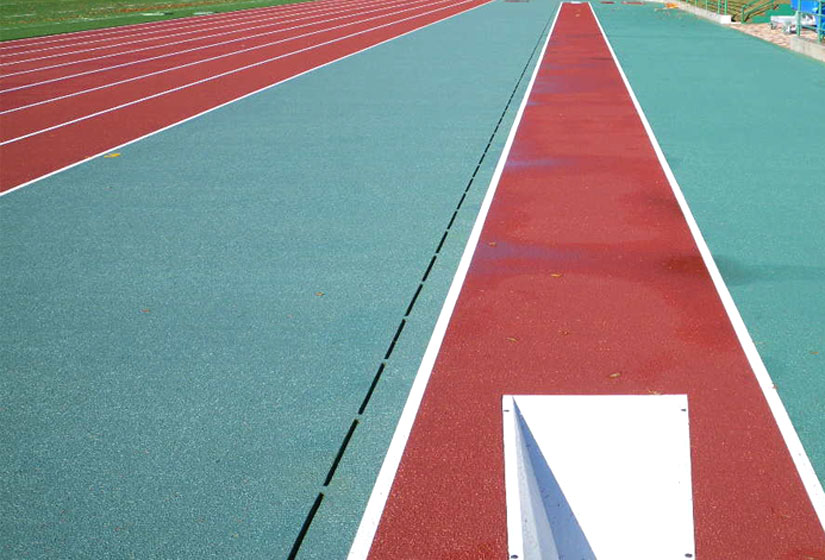

ACOスポーツ施工事例
成蹊大学

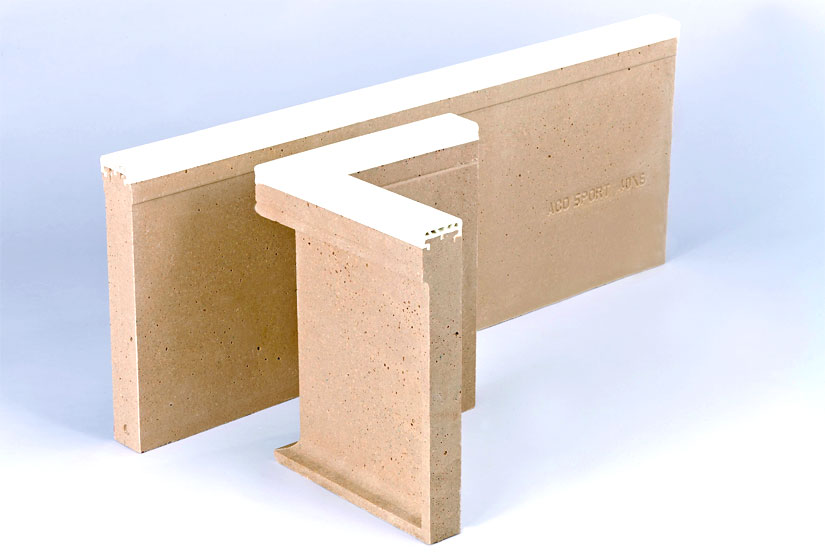

ラバーキャップストーン
ラバーキャップストーン

ポリマーコンクリートとラバーが一体になった画期的な製品。
コンクリート型枠やブロック積み、差し筋といった面倒な作業は一切不要。
施工期間はわずか1日。
陸上競技場や運動場、公園などに続々と採用されています。

ACOスポーツ 国内採用実績一覧
1995年 12月 西階陸上競技場
1996年 1月 長居陸上競技場(ヤンマースタジアム)
3月 運動公園陸上競技場
7月 西京極陸上競技場
10月 大分市営陸上競技場
1997年 2月 山城総合運動公園陸上競技場
5月 横浜国際総合運動公園(日産スタジアム)
10月 小松運動公園末広陸上競技場
10月 門司競輪場(陸上競技場)
11月 長崎市総合運動公園メイン陸上競技場
1998年 1月 希望ヶ丘文化公園陸上競技場
9月 大牟田陸上競技場
10月 名護市営陸上競技場
11月 三重県営総合競技場
1999年 4月 愛媛県総合運動公園補助競技場
4月 坂町陸上競技場
6月 宿毛市陸上競技場
2000年 11月 串間市陸上競技場
2001年 5月 佐世保市陸上競技場及び補助陸上競技場
2002年 6月 岡山県営補助陸上競技場
7月 岡山県営補助陸上競技場
10月 志賀町いこいの村運動公園
10月 入善町陸上競技場
2003年 6月 砺波市陸上競技場
8月 別府市野口原総合運動場
2005年 6月 水俣市広域公園陸上競技場
12月 瀧ケ崎市陸上競技場
2006年 3月 宜野湾市陸上競技場
2007年 5月 石垣市陸上競技場
2009年 7月 成蹊大学陸上競技場
9月 東近江市
9月 布引運動公園陸上競技場

ACOスポーツについてよくあるご質問

Q. チャンネルの素材「ポリマーコンクリート」とは何ですか?

ポリエステル(またはビニルエステル、エポキシ)と骨材(砕石、砂利、砂、フィラー材)からなる素材です。
従来のコンクリートの概念を打ち破った画期的な素材で、ACO製品最大の特徴とも言えます。
既存製品の半分の軽さで4倍の強度を実現し、水理効率も大幅に向上。
主流製品の重量は、平均20kg。
運搬やレイアウトが容易で、コストと工期の大幅削減が可能です。
ポリマーコンクリートについて詳しくはこちらのページで詳しくご紹介しています。

Q. 施工断面はどのようになっているのですか?

下記画像と動画をご参照ください。

Q. どのように施工するのか、イメージがわかないのですが。

動画をご用意しております。ぜひこちらをご参照ください。

ACOドレインの据え付け

ACOドレインは、オス・メス式のジョイント工法で施工がスピーディに!
工期は半分以下、必要人員も0.5人分削減可能です。

サンプとACOドレインの接合

ACOドレインには、プラスチック製パケットがチャンネル内のゴミをキャッチする、
「サンプユニット」を設置することができます。
ドレインとサンプの接合もとても簡単。
サンプに付属のゴム板をカッターでカットし、ドレインを据え付けるだけです。

サンプとACOドレインの90°接合

サンプに対して90°にドレインを接合することもできます。
サンプのサイドをカッターで切り込み、ドレインを据え付ければOK。

サンプへのパイプの取り付け(ボトム穴を利用する場合)

パイプは90°にも、斜めにも取り付け可能です。
100φVUを使用する場合は、ゴムリングを外してからシーリングモルタルで補強を行ってください。
(75φVUの使用をおすすめ致します。)

サンプへのパイプの取り付け(任意の高さを設定する場合)

パイプの取り付けは、ボトム穴部分だけでなく任意の高さも設定可能です。
任意の高さを設定する場合、両サイド利用可能です。

グレーチングの取り付け

グレーチングはワンタッチで簡単に取り付けできます。

グレーチングの取り外し

専用の器具を使い、簡単に取りはずしが可能です。

点検口へのブロックの設置

点検口には、チャンネルと同様、上部にブロックを設置できます。
上から見た際にチャンネルと一体化し、デザイン性も抜群です。

Q. メンテナンスはどのように行うのでしょうか。

通常のメンテナンスは、ホース等で水を流して頂くだけで結構です。
サンプ内パケットの泥は、ショベル等で定期的に取り除いてください。

Q. 化学薬品に対する耐久性はありますか?

ACO製品は、耐化学薬品についても優れた数値を示しています。
こちらから耐化学薬品性一覧表をご確認頂けます。

1960年代に初めて発売された製品は現在もなお、何ら問題なく使用されています。
またACO製品の主要素材であるポリマーコンクリートは、酸とアルカリの両方に対する耐性があります。
融雪剤や、防塵用剤の塩化カルシウム、塩化ナトリウムの影響を受けません。

Q. 製品はどこで生産されていますか?

主流製品はイギリス、ドイツを始めとするヨーロッパのACO自社工場にて、徹底した品質管理のもの生産されています。
ヨーロッパ基準の厳しい品質・安全テストをパスした製品は、さらに日本国内でも独自の品質検査を実施。
IS基準の3倍の強度が実証されています。
また、載荷試験、流量試験も国内で独自に行っています。
ACO製品の品質について詳しくはこちらもご覧ください。

ブリックスロットなど一部の製品は、ACO社の許諾のもと、日本で生産しています。

Q. 詳しい製品カタログや、図面を送ってもらうことはできますか?

ACOスポーツやその他のACO製品の資料はこちらからご請求ください。
またこちらからメールアドレスをご登録頂くと、
ACOスポーツの図面データをダウンロードして頂けます。
ぜひご利用ください。

Q. 流量に対してドレインを選択することはできますか?

降雨強度・透水係数・面積・勾配等をお知らせ頂ければ、弊社で計算可能です。
詳細はお気軽にお問い合わせください。

Q. すべてグレーチングとチャンネル(排水溝)がセットになっているのですか?別売りは可能ですか?

基本的にはグレーチングとチャンネル(排水溝)セットでのご提供となります。
別売りをご希望の場合はお問い合わせください。

ACOスポーツ詳細データ

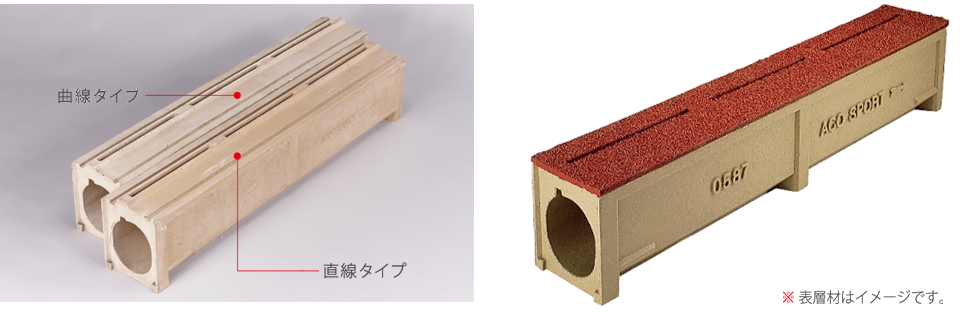

曲線タイプ(写真後方)もご用意しております。Rの設定はご相談ください。日本で主流のR=37.898も、容易にご提供可能です。

直線用 曲線用(R=36.5)
長さ 100,0cm 長さ 100,0cm
幅 16,0cm 幅 16,0cm
高さ 20,0cm 高さ 20,0cm
重さ 28,0kg 重さ 28,0kg
直線用 曲線用(R=36.5)
長さ 100,0cm 長さ 100,0cm
幅 16,0cm 幅 16,0cm
高さ 20,0cm 高さ 20,0cm
重さ 29,0kg 重さ 29,0kg
直線用 曲線用(R=36.5)
長さ 100,0cm 長さ 100,0cm
幅 16,0cm 幅 16,0cm
高さ 18,7cm 高さ 18,7cm
重さ 26,5kg 重さ 26,5kg
