V100システム

素材の特性を最大限に引き出す画期的なデザインと様々な工夫
ヨーロッパで排水革命を実現した革新的な製品

画期的なV字形状の採用により、排水容量が大幅アップした「V100システム」。
ACO製品最大の特徴、ポリマーコンクリート素材の強みである
排水効率の高さをさらに深化させることに成功しました。
さらにセルフクリーニング効果も実現。
また、エッジに従来品の2倍の厚みを持たせることで、重荷重対応の枠を拡大。
グレーチングは、硬質ゴムとの組み合わせでワンタッチでドレインにフィット。
(ドレインロック™)
サンプユニットには、コーナーに設置する際の目安にガイドゾーンを設置。
また底にはフレキシブルなゴム製リングをあらかじめ組み込むことで、
パイプの取り付けも容易な設計になっています。

  • ORIGINAL SYSTEM

    チャンネルとドレインが
    セットになった
    ACOならではの排水システム

  • DRAIN ROCK

    硬質ゴムとの組み合わせで
    ワンタッチで蓋が閉まる
    ドレインロックをグレーチングに採用。

  • LOW MAINTAINANCE

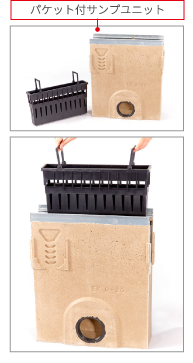

    プラスチックのパケット付サンプユニットで、
    メンテナンスも容易。
    チャンネルと同じデザインです。

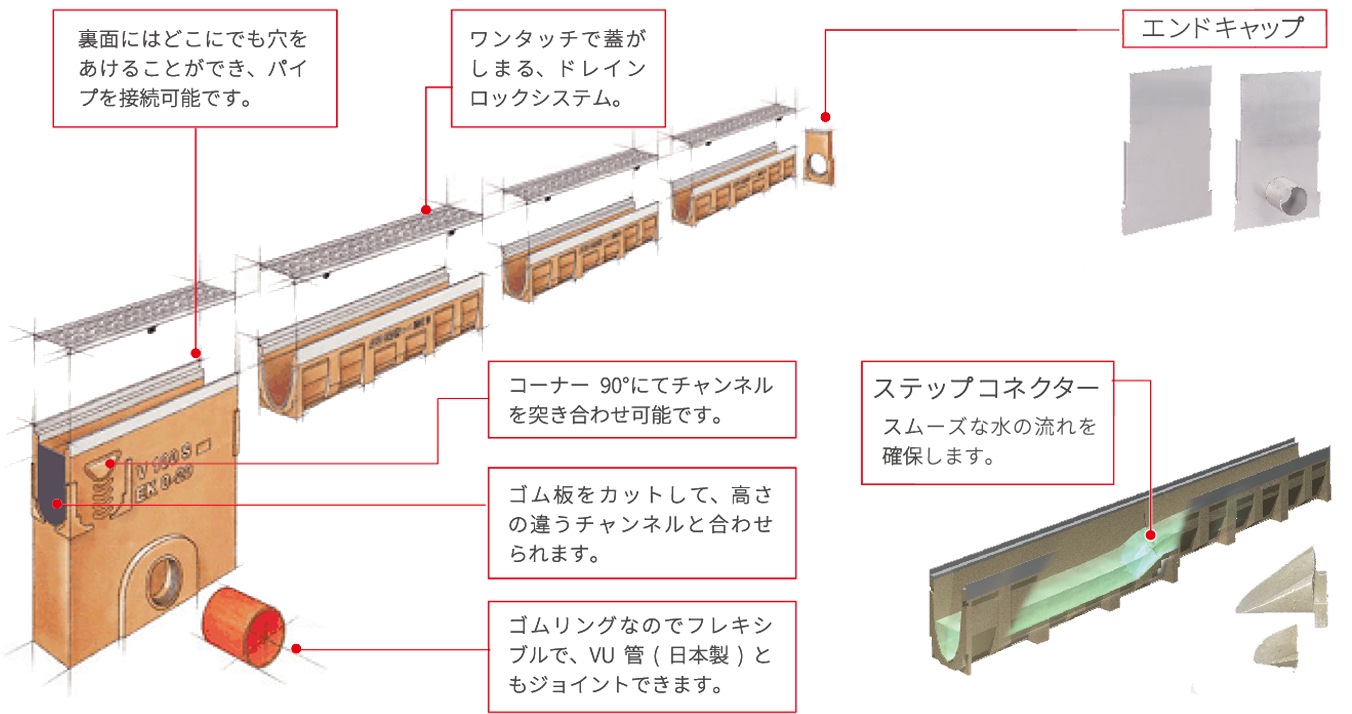

V100システム構成図

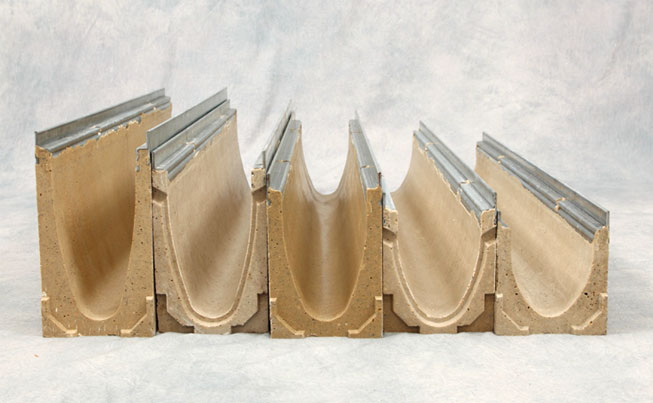

深さのバリエーション

豊富なバリエーションが自慢のV100システムには5種類の深さが異なるチャンネルがあります。勾配や状況に応じて最適なチャンネルをお選び頂けます。ステップコネクターを設置することで、スムーズな水の流れが確保されます。

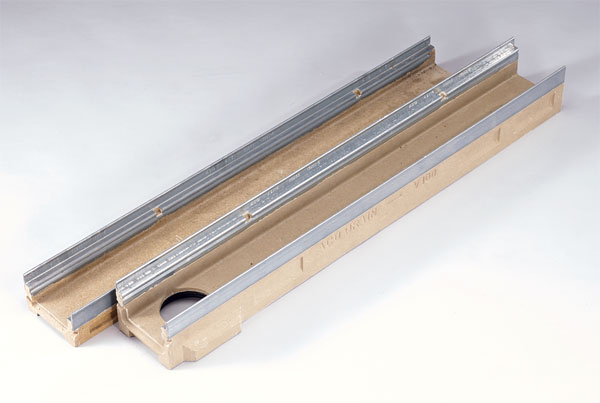

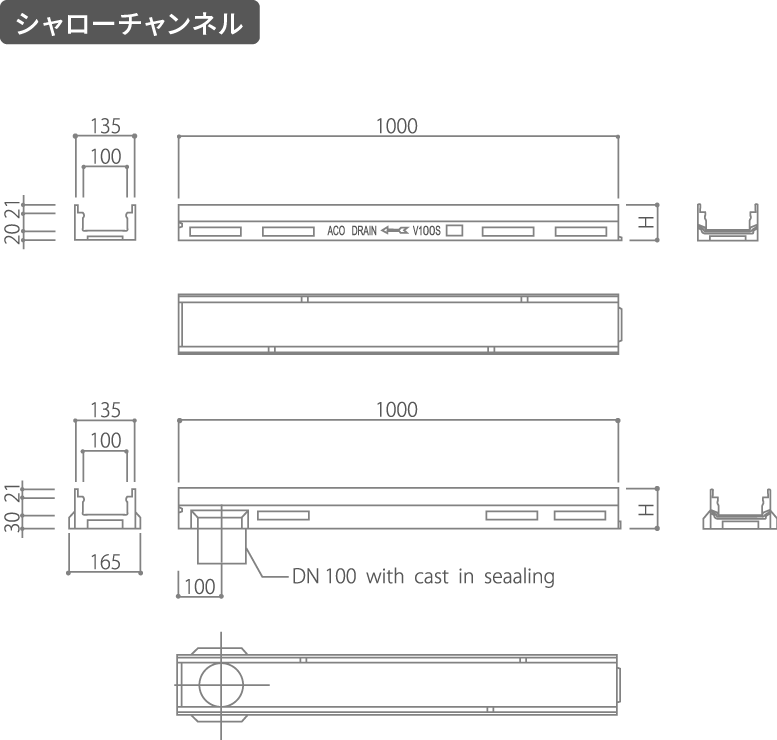

さらに、浅型タイプのシャローチャンネルもご用意しております。
シャローチャンネルには、水抜きに配慮し、底部にあらかじめ穴をあけたゴムリング付タイプもございます。

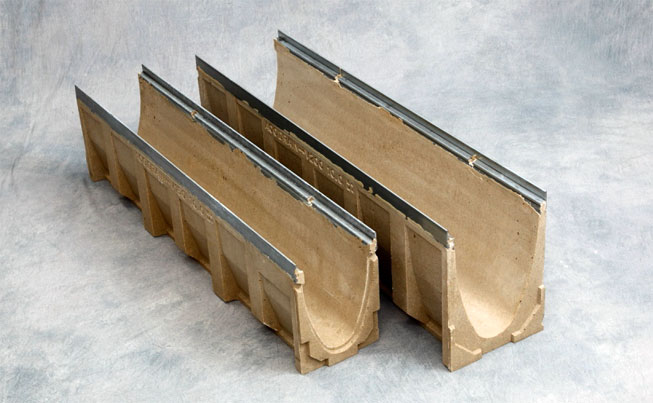

幅のバリエーション

幅の広いワイドタイプ(150、200、300)もご用意。さらに、それぞれの幅に深さの違うタイプもご用意。もちろん、これに対応したシャロー(浅型)チャンネルもご提供可能(取り寄せ品)です。

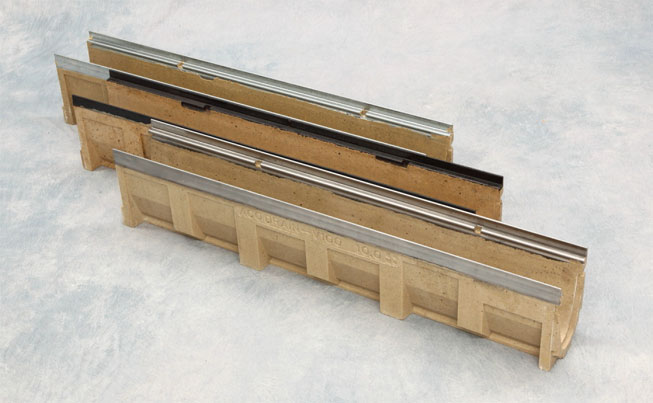

エッジのバリエーション

ノーマルな亜鉛メッキエッジ以外にも、SUSエッジ、ダグタイルエッジタイプもございます。 グレーチングの種類によりお選び頂けますので、お気軽にお問い合わせください。(※取り寄せ品)

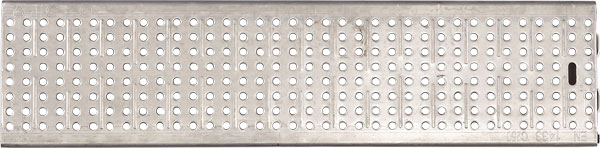

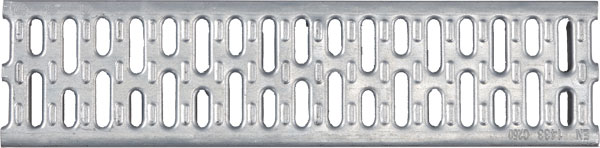

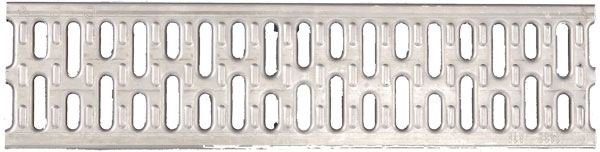

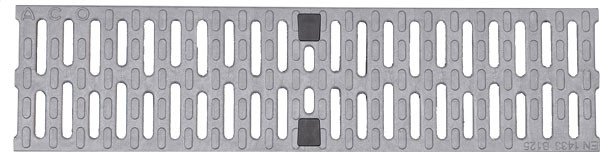

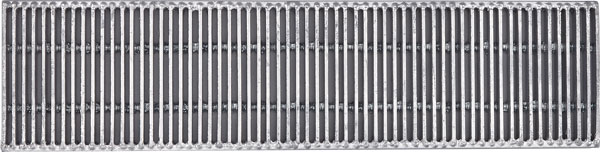

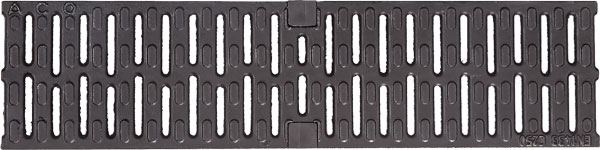

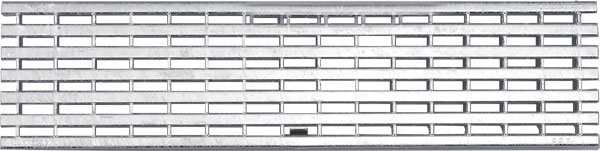

V100システム対応グレーチング一覧

荷重や現場の景観に応じて選べる、グレーチングの豊富なバリエーション。
どの素材、どのデザインを選ぶか…。V100システムの楽しみの一つです。

  • V460 SUS No. 319250

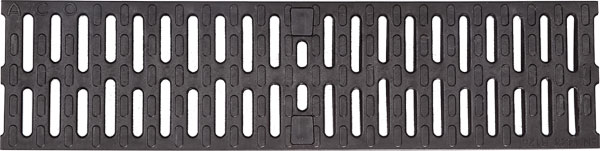

  • プラスチック 黒 CLASS B
  • V508 CLASS C
  • V460 SUS CLASS A
  • V400 亜鉛 CLASS A
  • ヒールセーフ 5 亜鉛 CLASS B
  • DK CLASS B
  • V482A SUS CLASS A
    V482 SUS CLASS C
    V483A 亜鉛 CLASS A
    V483 亜鉛 CLASS C
  • ワンタッチで蓋がしまる、ドレインロック®システム。

V100システムについてよくあるご質問

Q. チャンネルの素材「ポリマーコンクリート」とは何ですか?

ポリエステル(またはビニルエステル、エポキシ)と骨材(砕石、砂利、砂、フィラー材)からなる素材です。
従来のコンクリートの概念を打ち破った画期的な素材で、ACO製品最大の特徴とも言えます。
既存製品の半分の軽さで4倍の強度を実現し、水理効率も大幅に向上。
主流製品の重量は、平均20kg。
運搬やレイアウトが容易で、コストと工期の大幅削減が可能です。
ポリマーコンクリートについて詳しくはこちらのページで詳しくご紹介しています。

Q. 施工断面はどのようになっているのですか?

下記画像と動画をご参照ください。

Q. どのように施工するのか、イメージがわかないのですが。

動画をご用意しております。ぜひこちらをご参照ください。

ACOドレインの据え付け

ACOドレインは、オス・メス式のジョイント工法で施工がスピーディに!
工期は半分以下、必要人員も0.5人分削減可能です。

サンプとACOドレインの接合

ACOドレインには、プラスチック製パケットがチャンネル内のゴミをキャッチする、
「サンプユニット」を設置することができます。
ドレインとサンプの接合もとても簡単。
サンプに付属のゴム板をカッターでカットし、ドレインを据え付けるだけです。

サンプとACOドレインの90°接合

サンプに対して90°にドレインを接合することもできます。
サンプのサイドをカッターで切り込み、ドレインを据え付ければOK。

サンプへのパイプの取り付け(ボトム穴を利用する場合)

パイプは90°にも、斜めにも取り付け可能です。
100φVUを使用する場合は、ゴムリングを外してからシーリングモルタルで補強を行ってください。
(75φVUの使用をおすすめ致します。)

サンプへのパイプの取り付け(任意の高さを設定する場合)

パイプの取り付けは、ボトム穴部分だけでなく任意の高さも設定可能です。
任意の高さを設定する場合、両サイド利用可能です。

グレーチングの取り付け

グレーチングはワンタッチで簡単に取り付けできます。

グレーチングの取り外し

専用の器具を使い、簡単に取りはずしが可能です。

点検口へのブロックの設置

点検口には、チャンネルと同様、上部にブロックを設置できます。
上から見た際にチャンネルと一体化し、デザイン性も抜群です。

Q. メンテナンスはどのように行うのでしょうか。

通常のメンテナンスは、ホース等で水を流して頂くだけで結構です。
サンプ内パケットの泥は、ショベル等で定期的に取り除いてください。

Q. 化学薬品に対する耐久性はありますか?

ACO製品は、耐化学薬品についても優れた数値を示しています。
こちらから耐化学薬品性一覧表をご確認頂けます。

1960年代に初めて発売された製品は現在もなお、何ら問題なく使用されています。
またACO製品の主要素材であるポリマーコンクリートは、酸とアルカリの両方に対する耐性があります。
融雪剤や、防塵用剤の塩化カルシウム、塩化ナトリウムの影響を受けません。

Q. 製品はどこで生産されていますか?

主流製品はイギリス、ドイツを始めとするヨーロッパのACO自社工場にて、徹底した品質管理のもの生産されています。
ヨーロッパ基準の厳しい品質・安全テストをパスした製品は、さらに日本国内でも独自の品質検査を実施。
IS基準の3倍の強度が実証されています。
また、載荷試験、流量試験も国内で独自に行っています。
ACO製品の品質について詳しくはこちらもご覧ください。

ブリックスロットなど一部の製品は、ACO社の許諾のもと、日本で生産しています。

Q. 詳しい製品カタログや、図面を送ってもらうことはできますか?

V100システムやその他のACO製品の資料はこちらからご請求ください。
またこちらからメールアドレスをご登録頂くと、
V100システムの図面データをダウンロードして頂けます。
ぜひご利用ください。

Q. 流量に対してドレインを選択することはできますか?

降雨強度・透水係数・面積・勾配等をお知らせ頂ければ、弊社で計算可能です。
詳細はお気軽にお問い合わせください。

Q. すべてグレーチングとチャンネル(排水溝)がセットになっているのですか?別売りは可能ですか?

基本的にはグレーチングとチャンネル(排水溝)セットでのご提供となります。
別売りをご希望の場合はお問い合わせください。

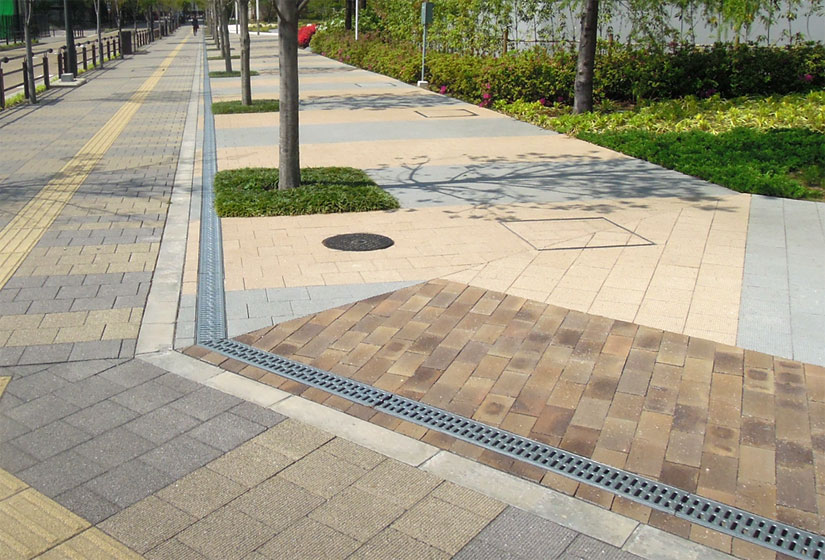

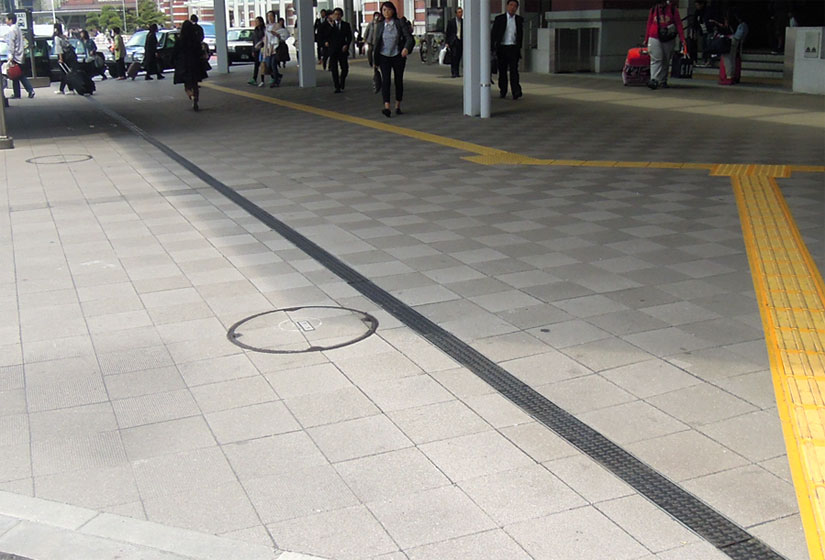

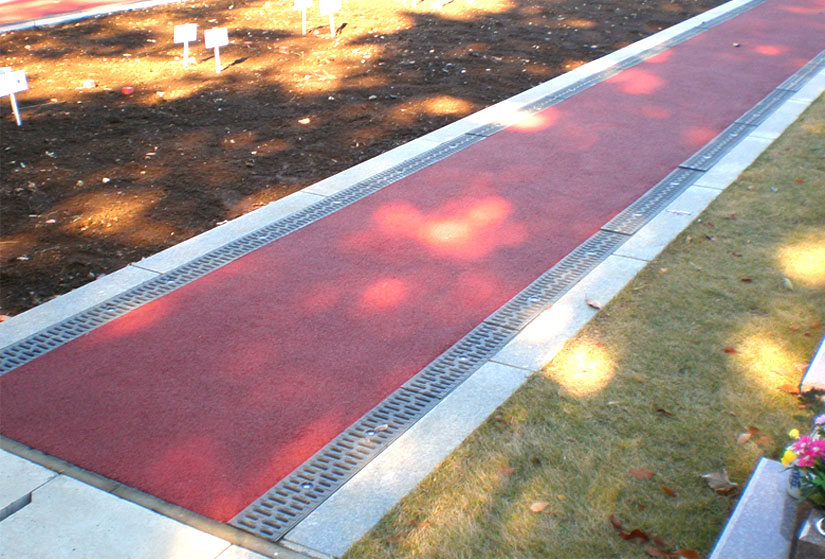

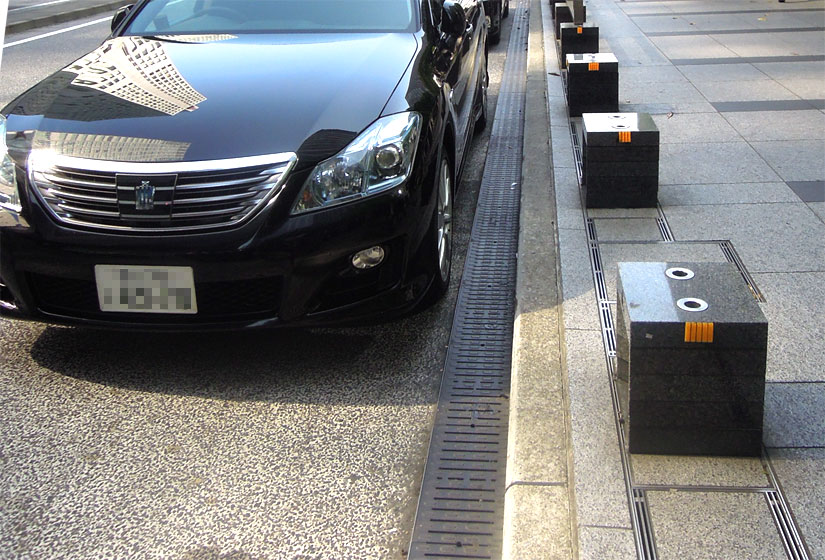

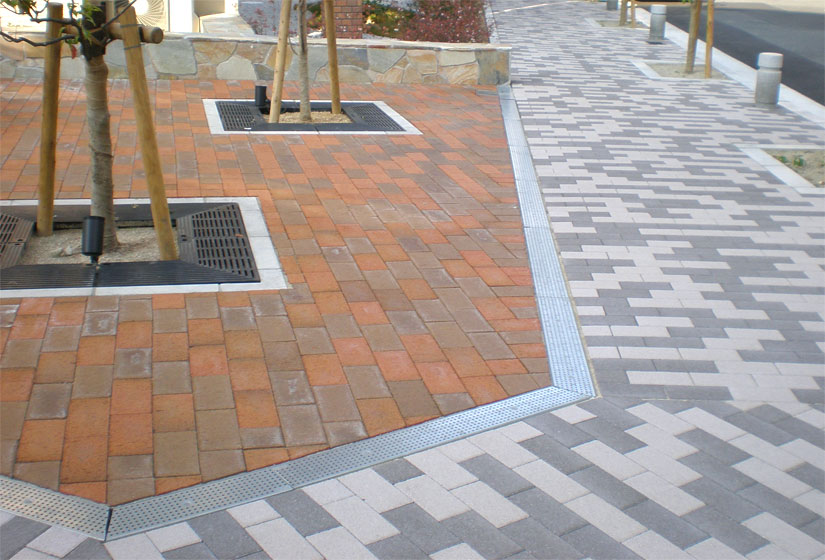

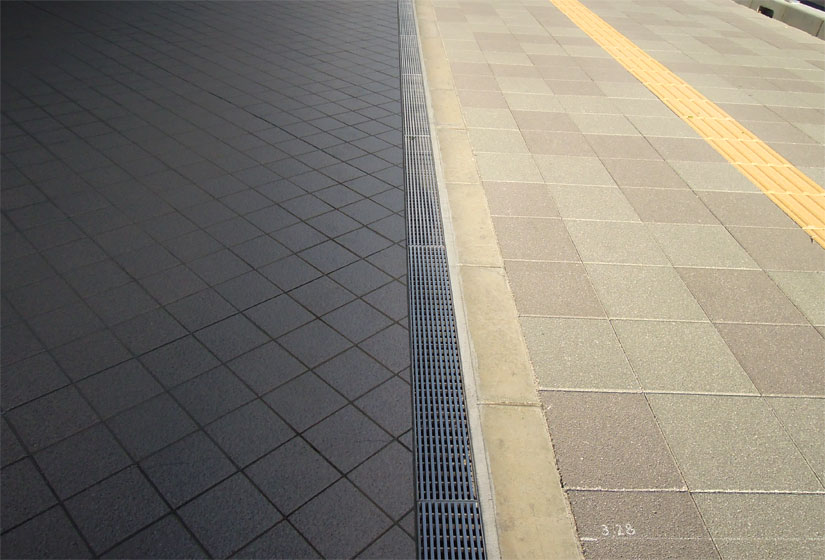

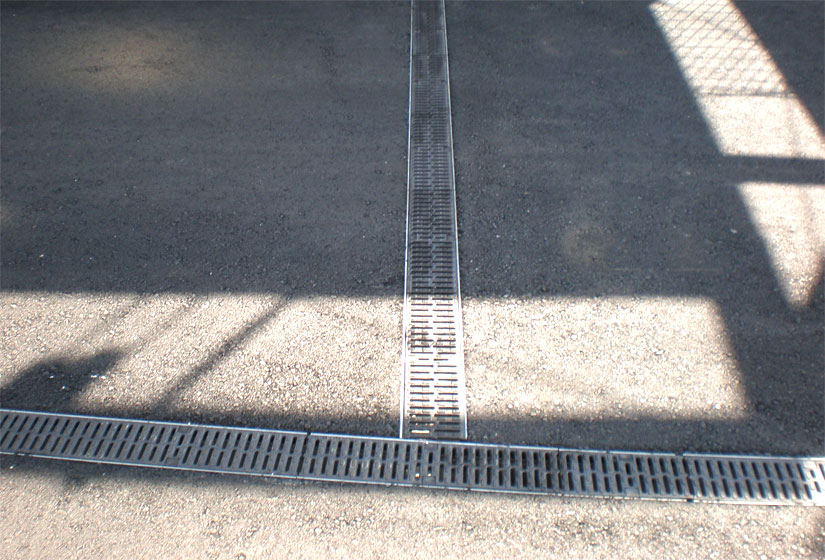

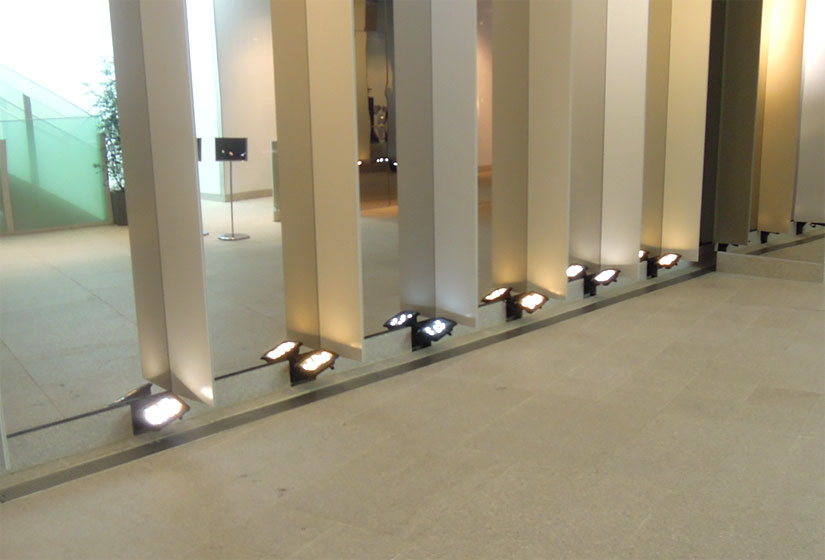

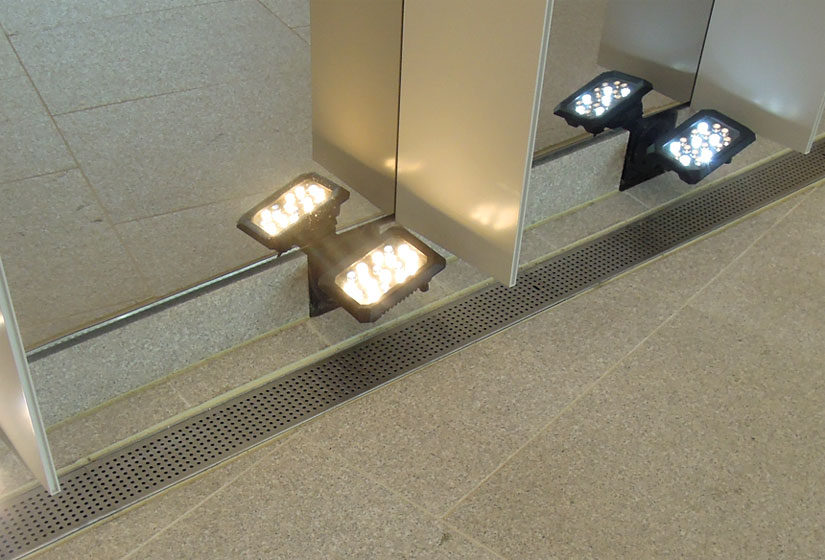

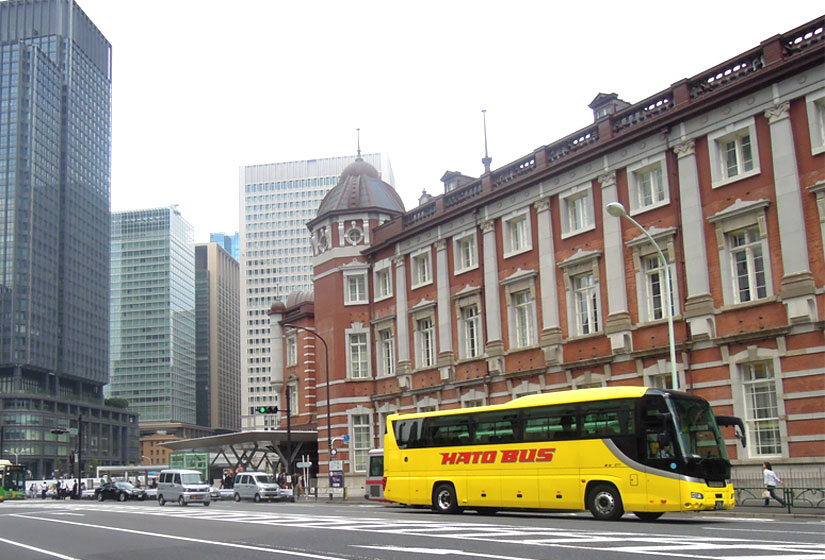

V100システム施工事例

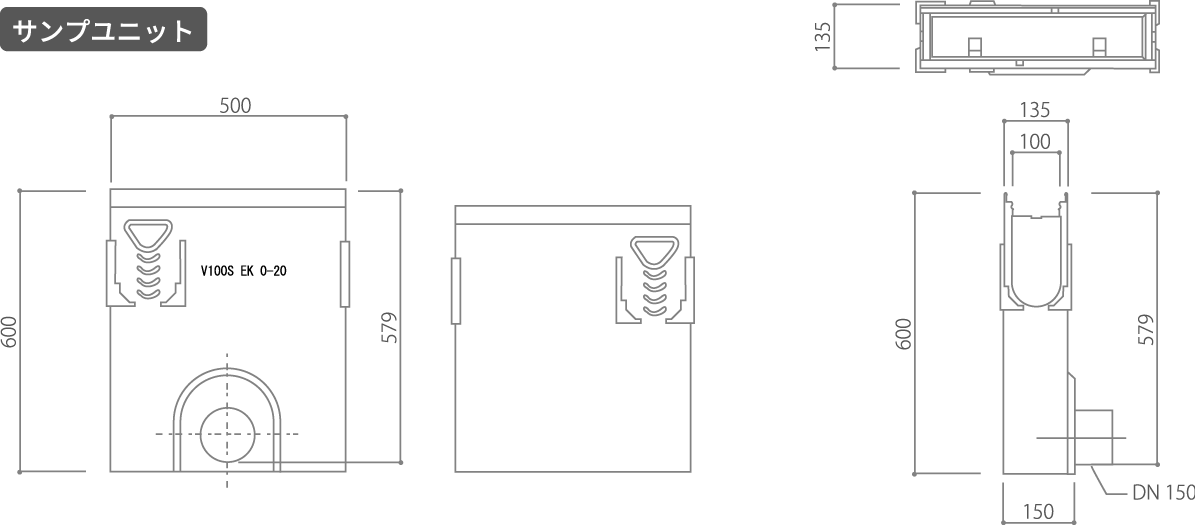

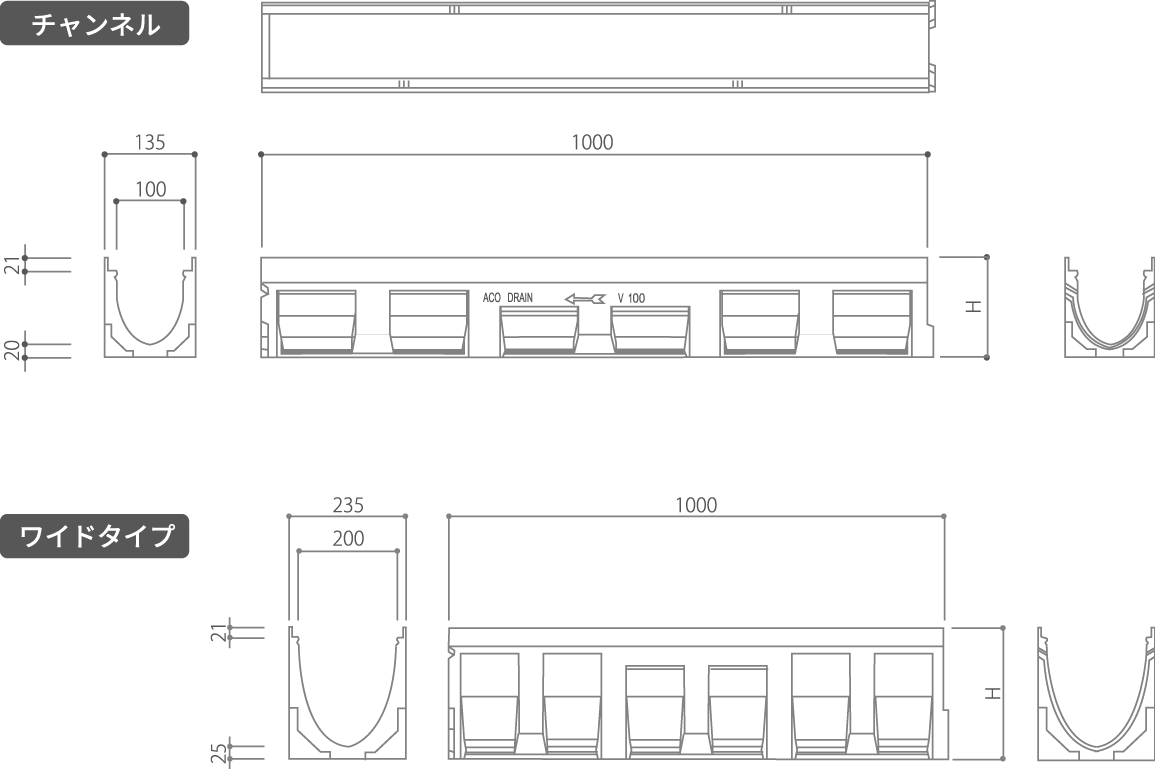

V100システム詳細データ
ライン高さ m/m
タイプ0.0150
タイプ5.0175
タイプ10.0200
タイプ15.0225
タイプ20.0250
タイプ高さ m/m
8cmシーリングなしシーリングあり
8090
タイプ高さ m/m
10cmシーリングなしシーリングあり
100110
